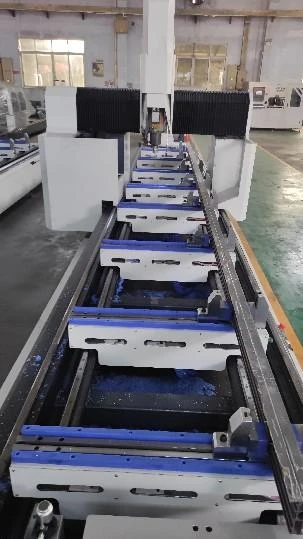

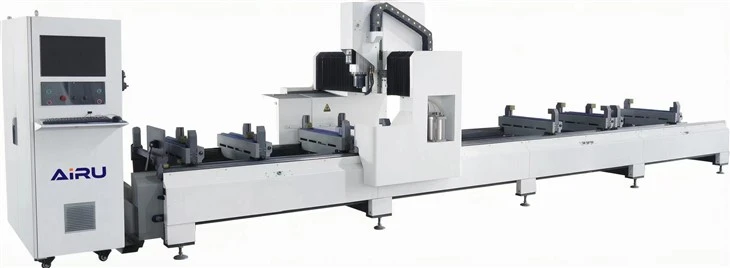

3-assig CNC-portaalbewerkingscentrum (AL-4020)
De AL-4020 portaal-CNC is gebouwd met een spanningsvrij{0}}gelast frame en extra- lange slagbewegingen en levert nauwkeurige bewerking van grote metalen panelen en lange geëxtrudeerde profielen.
Alle frees-, boor-, afschuin- en tapwerkzaamheden worden in één opspanning uitgevoerd. U vermijdt het herhaaldelijk herpositioneren van zware werkstukken, het verkorten van de insteluren van de opspanning en het versnellen van volledige productieruns.
De robuuste -basis zorgt voor een constante nauwkeurigheid tijdens voortdurende zware- diensten. Het is goed-geschikt voor de lucht- en ruimtevaart, het spoorwegvervoer en de productie van nieuwe energiecomponenten. Het verhoogt de batchproductie en verlaagt de totale verwerkingskosten voor werkplaatsen die onderdelen van groot- formaat bewerken.
Algemene voordelen
-
Zwaar gegoten werktafel: Veelzijdige armatuurindeling, geschikt voor grote panelen en lange profielen, blijft stabiel, zelfs onder zware snijbelastingen
-
Direct aangedreven spindel: stijve spindel met hoog-koppel zorgt voor stabiel tappen en werkt met alle standaard snijgereedschappen
-
24-Station gereedschapswisselaar: snelle gereedschapswisseling in 2 seconden minimaliseert stilstand van de machine; schijf en wandgemonteerde magazijnen optioneel
-
Aangepaste verlengde slag: X--asverplaatsing bereikt 8000 mm, Y--as tot 2000 mm, ideaal voor extra grote plano's en componenten
-
Premium CNC-systeem: Siemens- of Fanuc-controllers optioneel, gecombineerd met automatische smering voor een betrouwbare werking, 24 uur per dag-de-
Machineparameters
|
Bewerkingsslag |
|
|
X--as Beroerte |
4000/6000/8000 mm (aanpasbaar zoals vereist) |
|
Y--as Beroerte |
2000/1500 mm (aanpasbaar zoals vereist) |
|
Z--as Beroerte |
600/550 mm (aanpasbaar zoals vereist) |
|
Spindel |
|
|
Spilsnelheid |
12000 tpm |
|
Spindelconus |
BT40 |
|
X--as ijlgangsnelheid |
40m/min |
|
Y/Z--as ijlgangsnelheid |
30/30m/min |
|
X/Y/Z--as invoersnelheid |
15m/min |
|
Spindel aandrijfmotor |
7,5/11 kW/48,5 N·m |
|
Z/X/Y--as aandrijfmotor |
22/22/22N·m |
|
Nauwkeurigheid |
|
|
X--as positioneringsnauwkeurigheid |
±0,05 mm |
|
Y/Z--as positioneringsnauwkeurigheid |
±0,02 mm |
|
Herhaal positioneringsnauwkeurigheid |
±0,01 mm |
|
Hulpmiddelen |
|
|
Type gereedschapsmagazijn/arm-type |
Schijf-type tijdschrift |
|
Capaciteit gereedschapsmagazijn |
24 gereedschapsstations (stuks) |
|
Gereedschapswisseltijd |
2 seconden (sec) |
|
Anderen |
|
|
Smeersysteem |
Vetsmering |
|
Koelsysteem |
Vernevelingskoeling/overstromingskoeling |
|
Controlesysteem |
SIEMENS/FANUC/MITSUBISHI |
|
Hoogte |
3280 mm |
|
Luchtdrukvereiste |
6kg/cm² |
|
Vloeroppervlak |
9300*3250mm |
|
Gewicht |
Ongeveer 8000 kg |
Casussen verwerken
